RAAM-/MUURROOSTERS - L502(C) / G502 RAAMROOSTER

Download een CAD bestand van de L502 / G502 in een van de volgende formaten:

L502:
DRW formaat
DWG formaat
DXF formaat

G502:
DRW formaat
DWG formaat
DXF formaat

Klik hier om de brochure van dit raamrooster te downloaden.

Deel deze pagina:

Technische gegevens:

  • Gemaakt uit geëxtrudeerde aluminium-profielen AlMgSi 0,5
  • Lamelhoogte: 50 mm
  • Standaard uitvoering:
    • Natuurkleur geanodiseerd (15 - 20 micron)
    • Gemoffeld in Ral 9010 (60 – 80 micron)
  • Alle Ral-kleuren op aanvraag
  • Geschikt voor rechtstreekse plaatsing in het raam.
  • Standaard inox muggengaas 18/8: 2 x 2 mm
    Optie: inox muggengaas: 6 x 6 mm
  • Geometrische doorlaat 50%
  • Vrije luchtdoorlaat (opp): 75%
  • Optie: Afsluitbaar raamrooster G 502
    Bediening dmv een kunststof draaiknop (Optioneel: koordbediening)

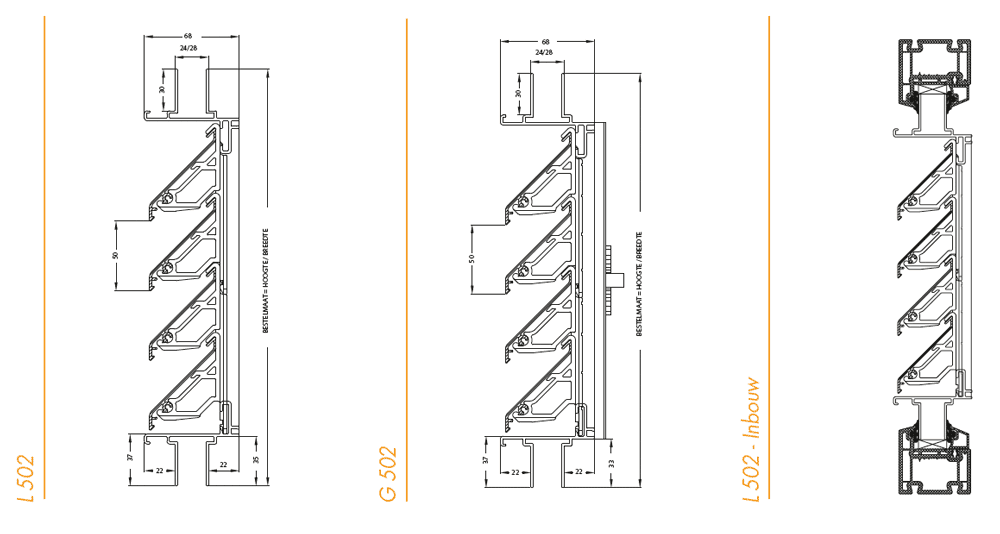

Afmetingen L 502 & G 502
  • Flensbreedte: 24 mm
  • Sponning: 30 mm
  • Alle afmetingen zijn mogelijk vanaf 200mm tot 1700mm (min. Hoogte 200mm)
  • Maatvoering bij bestelling Inbouwmaat: breedte x hoogte

Bevestiging
  • Met glaslatten in het raam
  • Gebruik van kaleerblokjes is aanbevolen
