| RAAM-/MUURROOSTERS - L332(C) / G332 RAAMROOSTER |
Download een CAD bestand van de L332(C) of G332 in een van de volgende formaten:
L332:
DRW formaat
DWG formaat
DXF formaat
L332C:
DRW formaat
DWG formaat
DXF formaat
G332:
DRW formaat
DWG formaat
DXF formaat Klik hier om de brochure van dit raamrooster te downloaden. Deel deze pagina:
|
Technische gegevens:
- Gemaakt uit geëxtrudeerde alu-profielen AIMgSi 0,5
- Lamelhoogte: 33 mm
-
Standaard uitvoering:
- Natuurkleur geanodiseerd (15 - 20 micron)
- Gemoffeld Ral 9010 (60 - 80 micron)
- Alle Ral-kleuren op aanvraag
- Geschikt voor rechtstreekse plaatsing in het raam.
-
Standaard inox muggengaas 18/8: 2 x 2 mm
Optie: inox muggengaas: 6 x 6 mm
- Geometrische doorlaat: 33 %
- Vrije luchtdoorlaat (opp): 55 %
- Optie: Rond raamrooster L 332 C, Flensbreedte: 24 mm
- Optie: afsluitbaar raamrooster G 332, Bediening dmv een kunststof draaiknop (Optioneel: koordbediening)
Afmetingen L 332 & G 332
- Flensbreedte: 20 of 24 mm
- Sponning: 21 mm
- Alle afmetingen zijn mogelijk (min hoogte 200 mm)
- Maatvoering bij bestelling Inbouwmaat: breedte x hoogte

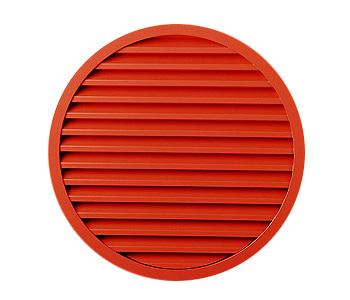

Afmetingen L 332 C: (rond raamrooster)
- Minimum diameter: 300 mm
- Maximum diameter:
- natuurkleur geanodiseerd: 1000 mm
- Ral-kleur: geen maximum
- Maatvoering bij bestelling: inbouwdiameter "C" opgeven
Bevestiging
- Met glaslatten in het raam
- Gebruik van kaleerblokjes is aanbevolen
|
